EMEA RIGID CORE plaatsing

I. ALGEMENE INFORMATIE

Voor de beste resultaten moeten alle instructies en aanbevelingen worden gevolgd.

• Acclimatisering van het materiaal voorafgaand aan plaatsing is niet vereist, maar de vloerbedekking moet worden gelegd in een klimaat gecontroleerde omgeving met een temperatuur tussen 18 °C - 27 °C volgens de BS8203-norm.

• Het temperatuurbereik na plaatsing ligt tussen 13 °C - 37,7 °C.

• Vermijd langdurige blootstelling aan direct zonlicht, wat verkleuring tot gevolg kan hebben. Tijdens de warmste uren in de zon wordt het gebruik van de gordijnen of jaloezieën aanbevolen. Een te hoge temperatuur door direct zonlicht kan thermische uitzetting en UV-verkleuring tot gevolg hebben.

• Plaats het product nadat alle andere werkzaamheden zijn voltooid die de vloerbedekking zouden kunnen beschadigen.

  • Als kasten boven op de vloer (inclusief eilanden) moeten worden geplaatst, moet dat stuk materiaal volledig aan de ondervloer worden gehecht (inclusief 60 cm extra buiten de kasten en eilanden).

• Meng en plaats planken uit verschillende dozen om kleurvariatie te minimaliseren.

• Inspecteer alle planken op beschadiging voordat u ze plaatst. Als u zich zorgen maakt over de maatvoering of afwerking van het product, bel dan Shaw Contract EMEA op tel.: +44 (0) 20 7961 4120. Claims worden niet geaccepteerd voor vloeren die op maat zijn gesneden en/of reeds zijn geplaatst.

• Herstellen op cementbasis of het gebruik van egaliserende onderdelen die voldoen aan of het maximale vochtgehalte, de pH-vereisten en druksterkte van 20 N/mm2 (3.000 psi) overschrijden, zijn acceptabel.

• Plaatsingsmethoden: los gelegd of volledig verlijmd (op, boven of onder de grond)

• Voor plaatsing in ruimtes groter dan 16 m x 16 m (256 m²) moet gezorgd worden voor een minimale uitzettingsruimte van 13 mm rond de omtrek. Kleinere gebieden moeten een uitzettingsruimte hebben van 6 mm.

• Correct geplaatste naden worden geacht van bovenaf bestand te zijn tegen vocht.

• Als de ondergrond vochtig blijkt te zijn of een vochtdampgehalte heeft van hoger dan 75% RH, kan als extra bescherming een extra laag geschikte Visqueen-dampvertrager, 6 mil polyfilm of gelijkwaardige dampvertrager met een permeabiliteit van 1 of minder worden gebruikt.

II. INFORMATIE OVER ONDERVLOEREN

Alle ondervloeren moeten schoon, vlak, droog en structureel sterk zijn. Een juiste voorbereiding van de ondervloer is een belangrijk onderdeel van een succesvolle installatie. De ondervloer mag binnen een oppervlakte-afwijking niet meer dan 5 mm onder een rechte rand van 2 meter zijn (Surface Regularity 2 (SR2) - BS 8203/BS 8204).

A. HOUTEN ONDERVLOEREN

Plaats geen materiaal op houten ondervloeren die rechtstreeks op beton liggen of op dimensionaal timmerhout of multiplex dat op beton wordt gebruikt.

• Breng geen Visqueen of polyfilm aan op houten ondervloeren.Kelders en kruipruimtes moeten permanent droog zijn.

• Waar nodig, heeft de lokale regelgeving voorrang.

• Alle andere ondervloeren, zoals multiplex, OSB, spaanplaat, wafelbord, enz. moeten structureel sterk zijn en volgens de aanbevelingen van hun fabrikant worden geïnstalleerd. Lokale bouwvoorschriften, nationale normen en aanbevelingen van de fabrikant hanteren mogelijk alleen de minimale vereisten van het vloersysteem en bieden mogelijk niet voldoende stijfheid en ondersteuning voor een juiste plaatsing en goede prestaties. De gebruikte multiplex moet van een geschikte vloerkwaliteit zijn, 6 mm dik zijn en voldoen aan alle relevante landelijke voorschriften en normen.

• De verantwoordelijkheid om te bepalen of een bestaande vloerafwerking geschikt is om overheen te leggen, berust uitsluitend bij de installateur/vloeraannemer ter plaatse. Als er twijfels bestaan over de geschiktheid van een dergelijke ondergrond, moet serieus rekening worden gehouden met eventuele volledige verwijdering en de daaropvolgende reparatie.

​B. ONDERVLOEREN VAN BETON EN ZANDCEMENT

• De vloeren moeten glad, permanent droog, schoon en vrij zijn van materialen zoals stof, was, oplosmiddelen, verf, vet, oliën en oude lijmresten. Het oppervlak moet hard en dicht zijn en mag geen stoffen bevatten die de hechting belemmeren.

• Onderlagen op cementbasis moeten een in het land toepasbaar vochtdampgehalte hebben dat droog genoeg wordt geacht om veerkrachtige vloerafwerkingen aan te brengen. De ‘British Standard 8203’ vereist dat de metingen van de oppervlaktehygrometer evenwicht hebben bereikt en lager zijn dan 75% relatieve vochtigheid (RH). De 'ASTM F1869' vermeldt een maximaal vochtgehalte volgens de CaCl-testmethode van 3,6 kg per 92,9 m2 in een 24-uursperiode.

• Installeer niet op beton dat een geschiedenis heeft van hoge vochtigheid of hydrostatische omstandigheden. Overmatig vocht in de ondervloer kan schimmel, meeldauw en andere vocht gerelateerde problemen bevorderen, zoals het vasthouden van vochtaanslag onder de vloer, wat kan bijdragen aan een ongezonde binnen omgeving. Shaw Industries biedt geen garantie en is niet verantwoordelijk voor schade aan vloerbedekkingen als gevolg van vocht gerelateerde problemen.

• De pH-waarde van beton moet tussen 7-10 liggen.

• De eindverantwoordelijkheid voor het bepalen of het beton droog genoeg is voor het leggen van de vloer, ligt bij de installateur van de vloerbedekking.

OPMERKING: MOGELIJK IS HET NIET DE VERANTWOORDELIJKHEID VAN DE INSTALLATEUR VAN DE VLOERBEDEKKING OM DEZE TESTS UIT TE VOEREN. HET IS ECHTER WEL DE VERANTWOORDELIJKHEID VAN DE INSTALLATEUR VAN DE VLOERBEDEKKING OM VOORAFGAAND AAN HET PLAATSEN VAN DE VLOERBEDEKKING ERVOOR TE ZORGEN DAT DEZE TESTEN ZIJN UITGEVOERD EN DAT DE RESULTATEN AANVAARDBAAR ZIJN. WANNEER VOCHTTESTS WORDEN UITGEVOERD, WORDEN ALLEEN DE OMSTANDIGHEDEN OP HET MOMENT VAN DE TESTS AANGEGEVEN.

C. LICHTGEWICHT BETON EN DEKVLOEREN OP BASIS VAN ANHYDRIET (GIPS)

Alle aanbevelingen en garanties met betrekking tot de geschiktheid en prestaties van lichtgewicht beton en anhydriet (gips) dekvloeren onder veerkrachtige vloeren vallen onder de verantwoordelijkheid van de leverancier/fabrikant. De systeeminstallateur moet mogelijk door de fabrikant worden geautoriseerd of gecertificeerd. Het is cruciaal om ter plaatse de correcte mengverhoudingen en goed functionerende pompapparatuur te gebruiken. Om een goed mengsel te garanderen, worden zetproeven aanbevolen.

• Het oppervlak moet permanent droog, schoon, glad, stofvrij en structureel sterk zijn.

• Zoals bij alle ondergronden, moeten voordat er vloerwerkzaamheden worden uitgevoerd, relatieve vochtigheidstests (RH) worden uitgevoerd. De materialen moeten een in het land toepasbaar vochtdampgehalte hebben dat droog genoeg wordt geacht om veerkrachtige vloerafwerkingen aan te brengen. De ‘British Standard 8203’ vereist dat de metingen van de oppervlaktehygrometer evenwicht hebben bereikt en lager zijn dan 75% relatieve vochtigheid (RH). De 'ASTM F1869' vermeldt een maximaal vochtgehalte volgens de CaCl-testmethode van 3,6 kg per 92,9 m² in een 24-uursperiode.

• Wij adviseren om bindingstesten uit te voeren om de compatibiliteit van lijm op de ondervloer te bepalen. Er kan een primer worden gebruikt om de hechting te bevorderen.

D. STRAALVLOERVERWARMING: ALLEEN NAT/HYDRONIC

In de meeste gevallen worden natte of Hydronic-vloerverwarmingssystemen onder zandcement/anhydriet dekvloeren geplaatst, die op een diepte tussen 50 en 75 mm dikte zijn gelegd.

Het is absoluut noodzakelijk dat het vloerverwarmingssysteem eerder in gebruik is genomen en volledig correct functioneert voordat welk deel dan ook van een veerkrachtige vloerbedekking op het oppervlak van de basis wordt geplaatst. Het vloerverwarmingssysteem moet voor aanvang van de werkzaamheden minimaal 48 uur uitgeschakeld zijn en na voltooiing van de plaatsing nog 48 uur uitgeschakeld blijven. Het is ook belangrijk om op te merken dat zelfs als een vloerverwarmingssysteem is ontmanteld, er een alternatieve verwarmingsbron moet worden geplaatst om ervoor te zorgen dat het plaatsingsgebied op een constante temperatuur tussen 18 °C en 27 °C wordt gehouden.

Na deze periode van 48 uur kan het vloerverwarmingssysteem geleidelijk opnieuw in gebruik worden genomen volgens de door de sector erkende regels. Eenmaal in werking, is het belangrijk op te merken dat het verwarmingssysteem de door de sector overeengekomen maximale bedrijfstemperatuur van 27 °C aan de onderkant van de vloerbedekking (de lijmlijn) niet mag overschrijden.

In gebieden waar een hogere temperatuur onvermijdelijk is, moet ook toestemming worden verkregen van de door u gekozen lijmfabrikant.

Het niet naleven van de bovengenoemde richtlijnen kan ertoe leiden dat vloerafwerkingen en de bijbehorende systemen onherstelbaar beschadigd raken.

E. BESTAANDE VLOERBEDEKKINGEN

• Losse en in elkaar grijpende vloerafwerkingen kunnen in de meeste gevallen over bestaande harde vloerbedekkingen worden aangebracht, op voorwaarde dat het bestaande materiaal volledig wordt verlijmd, schoon, vlak, droog, structureel sterk en vrij van vervormingen is of materiaal dat een nadelig effect kan hebben op de plaatsing.

• Bestaande vinylbladvloeren mogen niet zwaar worden opgevuld en niet meer dan één laagdikte overschrijden. Zachte onderlagen en zachte deklagen kunnen de samenstelling van dergelijke producten in gevaar brengen en de indrukweerstand verminderen.

OPMERKING: veerkrachtige vloerafwerkingen die volledig moeten worden verlijmd, mogen NIET over bestaande vloerafwerkingen worden geplaatst.

• Plaatsing van een vloerafwerking over tapijtsoorten is NIET toegestaan.

• Plaats NIET op houten vloeren die op beton zijn geplakt.

• Oplosmiddelresten die in en op de ondervloer achterblijven, kunnen een negatief effect hebben op nieuw geplaatste vloerafwerkingen en hun onderliggende systemen. Gebruik nooit oplosmiddelen of citruslijmverwijderaars om oude lijmresten te verwijderen.

F. ONDERVLOEREN MET VERHOOGDE TOEGANGSPANELEN

• Wij bevelen panelen van 60 cm x 60 cm aan.

• Verhoogde toegangspanelen moeten stabiel, vlak, plat, schoon en vrij zijn van bestaande lijmen.

• ​Waar nodig, moeten losse of onstabiele panelen gerepareerd of vervangen worden.

• De speling (hoogteverschil) tussen de panelen mag niet groter zijn dan 0,75 mm. De openingen tussen de panelen mogen niet groter zijn dan 1 mm.

• De individuele panelen mogen geen vervormingen hebben - Holle delen minder dan 0,75 mm.

• Het oppervlak van het systeem moet vlak en waterpas zijn met een oppervlakte-afwijking van niet meer dan 5 mm onder een rechte rand van 2,0 meter.

• Mocht toegang tot de onderkant van de verhoogde toegangsbasis een vereiste zijn, moeten omkaderde inspectieluiken geplaatst worden.

• Gebruik de juiste plaatsingsmethoden voor het product. Bij losse leg en in elkaar grijpende vloerafwerkingen die direct op dergelijke panelen worden geplaatst, moeten de verbindingslijnen verspringen, zodat ze niet samenvallen met die op het verhoogde toegangssysteem.

• Het is belangrijk op te merken dat de verbindingen van verhoogde toegangsbases soms fysiek zichtbaar zijn als ze zich over de gehele dikte van veerkrachtige vloerafwerkingen bevinden. Een dergelijke ongelijkheid wordt niet beschouwd als een productdefect.

*OPMERKING: als er enige twijfel bestaat over de geschiktheid van de verhoogde toegangsbasis, kunnen dergelijke oppervlakken worden bedekt met een 6 mm dikke multiplexvloerkwaliteit. Plaatschroeven, ribspijkers of uiteenlopende nieten kunnen worden gebruikt om de planken te bevestigen. Als in de multiplexplaten lichte golvingen of hoogteverschillen worden waargenomen, kan voordat de vloerafwerking op het oppervlak wordt geplaatst, een dunne laag van een geschikte flexibele vloerbedekking/uitwaaierende onderlaag van plankkwaliteit op de façade van de multiplex worden aangebracht.

III. PLAATSING

Gereedschap: meetlint, mes, decoupeerzaag, stootblok of rubberen hamer, trekstang, afstandhouders van 6 mm, T-vierkant, veiligheidsbril, bezem of stofzuiger en, indien nodig, gereedschap voor reparatie van de ondervloer.

Zwevende plaatsing: Rigid Core plankenvloeren zijn speciaal ontwikkeld om met de zwevende methode te worden geplaatst. Een uitzettingsruimte van 6,0 mm is vereist. Zorg voor ondersnijding bij de deurposten. Bevestig geen muurlijsten en/of overgangsstrips aan de planken.

Plaatsen met lijm: Rigid Core-producten zijn goedgekeurd voor vastlijmen op goedgekeurde houten en betonnen ondergronden. Het is nog steeds belangrijk om een uitzettingsruimte van 6 mm aan te houden. Volg de toepassingsinstructies van de lijmfabrikant. Plaats de vloerbedekking op halfnatte lijm. Rol de vloerbedekking onmiddellijk na de plaatsing met een zware, gesegmenteerde 50 kg-roller met vloerbedekkingskwalteit.

OPMERKING: aanbevolen lijmen zijn verkrijgbaar bij F. Ball and Co, Mapei, Uzin, Bostik, Thomsit, Tremco, Schonox, Bostik of vergelijkbare lijmen. Volg altijd de toepassingsinstructies van de lijmfabrikant.

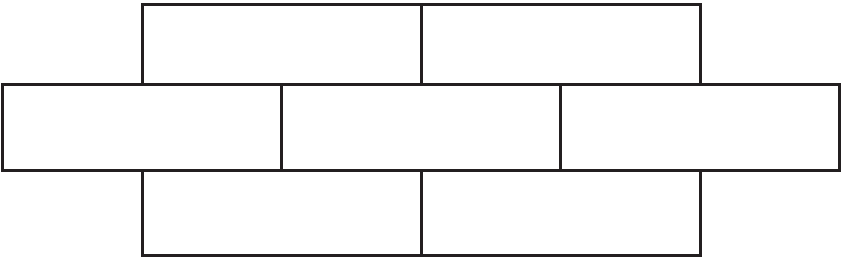

Tegelpatronen moeten in een verspringend (offset) steenpatroon worden gelegd. Een minimale 1/3 offset 1/2 offset heeft de voorkeur.






Stap 1: Begin met het leggen van links naar rechts. Plaats afstandhouders aan de uiteinden en randen waar de planken de muur raken.	Stap 2: Vergrendel het korte uiteinde van de plank door de tong schuin in de groef te steken en op zijn plaats te laten vallen. Ga door tot het einde van de eerste rij.
Stap 3: Gebruik de overgebleven plank van de eerste rij als starter voor de tweede rij. Er moet minimaal 20 cm ruimte zijn tussen de planken en de aangrenzende rijen. VOOR TEGELPLAATSINGEN: De afstand tussen de eindvoegen moet voor een goed uiterlijk gelijk zijn aan 30 cm.	Stap 4: Vergrendel het lange uiteinde van de plank door de tong schuin in de groef te steken en op zijn plaats te laten vallen. Schuif de plank naar het einde van de eerder geïnstalleerde plank totdat de tand de groef net raakt.
Stap 5: BELANGRIJK! Gebruik een hamer en een slagblok om de lange rand van de plank te kloppen om een strakke bevestiging te garanderen. OPENINGEN KUNNEN HET SLUITSYSTEEM NEGATIEF BEÏNVLOEDEN!	Stap 6: Bevestig een stuk vloer om de opening tussen de uiteinden van planken te overbruggen.







Stap 7: Tik op het uiteinde van de plank met een hamer en een slagblok om de uiteinden van de planken aan elkaar te vergrendelen. Verwijder de brug en ga verder naar de muur tot u de laatste plank in de rij hebt geplaatst. ZORG ERVOOR DAT U OP DE RAND VAN VINYL TIKT OM HET VERGRENDELINGSPROFIEL NIET TE BESCHADIGEN.	Stap 8: Gebruik hamer en trekstang om het laatste stuk in de rij te vergrendelen. Plaats de afstandshouder aan het einde van de rij. Ga door met leggen tot de laatste rij.
Stap 9: Gebruik een hamer en een trekstang om de lange randen van de planken op de laatste rij vast te zetten.
Onder deurstijlen plaatsen:
Stap 1: Houd ruimte vrij onder de deurstijl om de plank vrij te laten schuiven. Tik op de lange zijde met een hamer en een slagblok om de lange zijde te vergrendelen.	Stap 2: Gebruik een hamer en trekstang om het korte uiteinde van de plank te vergrendelen.

VOLTOOIING

1.  Bescherm alle blootgestelde randen van de vloerbedekking door het plaatsen van overgangsstrips of   muurlijsten. Zorg ervoor dat er op geen enkele manier een plank aan de ondervloer wordt bevestigd.

2.  Voor natte ruimtes zoals badkamers moet de omtrek van de vloer met een flexibele siliconenkit worden gekit.

3.  Bescherm de afgewerkte vloer tegen blootstelling aan direct zonlicht om vervaging en thermische uitzetting te verminderen.

Opmerking: voor plaatsingsgebieden groter dan 15 m x 15 m (225 m2) moet een grotere uitzettingsvoeg van 12 mm worden gebruikt. Het is een goede gewoonte om ook bij niet-gebonden plaatsingen om de 10 m in de lengte een geschikte uitzettingsvoeg en afdekkingsstrip (schema 1) toe te passen. Een dergelijke uitzettingsvoeg kan worden gemaakt door een opening te laten tussen twee aangrenzende panelen in plaats van ze, zoals gewoonlijk, op elkaar te klikken.
Opmerking: uitzettingsvoegen die in de bouw worden gebruikt, mogen niet worden bedekt met onderdelen van een Shaw Contract-systeem. Het materiaal moet aan weerszijden van de verbinding worden gestopt en er moet een afdekstrip van het uitzettingstype (schema 1 hieronder) in de plaatsing worden opgenomen.

Er zijn drie erkende methoden om uitzettingsvoegen van het omtrektype te maskeren:



1. Afdekken met plinten (schema 2). Dit is de netste optie, maar omvat het verwijderen, opnieuw plaatsen of vervangen van bestaande plinten.

2. Laat de bestaande plint liggen en bedek de uitzettingsvoeg met een lage profielrups (schema 3). Dit is een gemakkelijkere optie en is nog steeds netjes omdat de profielrupsen niet opvallen.

3. Bedek de uitzettingsvoeg met kwadrant of scotia-rups (schema's 4 en 5). Dit is de goedkoopste optie en is meer zichtbaar.

Opmerking: lijsten van het kwadrant-/overgangstype mogen niet aan de vloerafwerking worden bevestigd.

*OPMERKING: mocht de bovengenoemde richtlijn vragen onbeantwoord laten of als aanvullende informatie nodig is, moet u contact met Shaw Contract EMEA opnemen op tel.: +44 (0) 20 7961 4120.
